Container-Bauformen

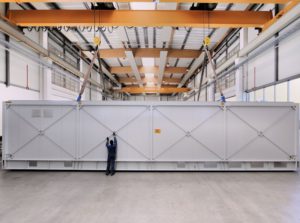

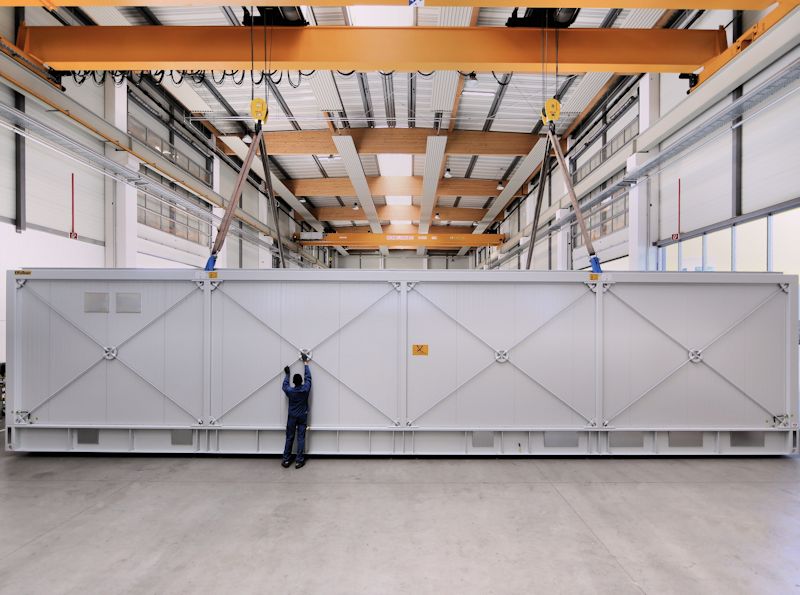

YÖRG – Module

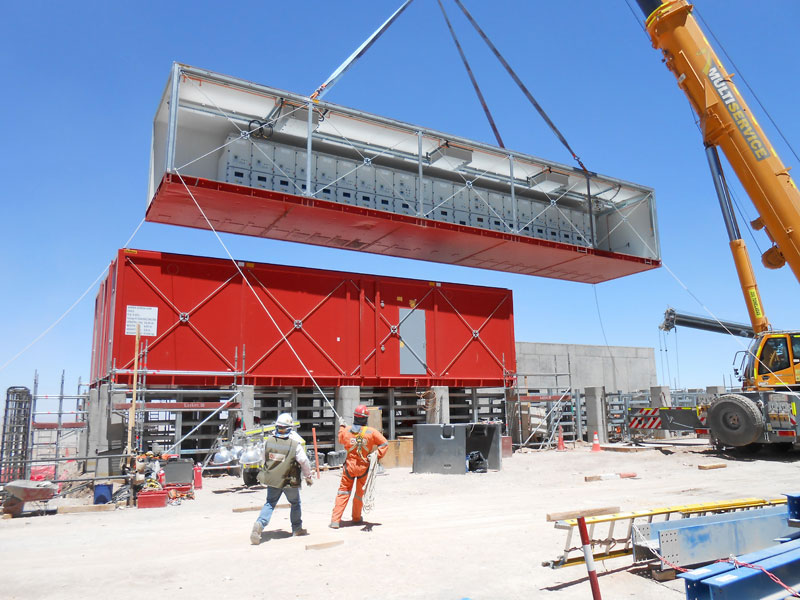

Die Containermodule sind so konzipiert, dass die Containerhaube jederzeit und überall vom Grundrahmen abschraubbar ist. Das zu verbauende Equipment kann somit schnell und sicher eingebracht werden.
Um die Kabelführung innerhalb eines Modules einfach und flexibel gestalten zu können, gibt es verschiedene Konzepte mit unterschiedlichen Höhen des Kabelbodens.
Die Anforderungen an den Bodenrahmen werden den Kundenwünschen angepasst.
| Technische Daten | YÖRG light | YÖRG standard | YÖRG plus |
|---|---|---|---|
| Länge (max.) | 10000 mm | 18000 mm | 25000 mm |
| Breite (max.) | 3200 mm | 4000 mm | 5000 mm |
| Höhe (max.) | 4200 mm | 4200 mm | 4200 mm |
| Nutzlast | 10 to | 20 to | 60 to |
| Verkehrslast | 250 kg/m² | 500 kg/m² | 1000 kg/m² |
| Kabelboden (Höhe/Querträger) | 160 mm | 160 mm | 350 mm |
| Haube | Containerhaube ist abnehmbar, dies ermöglicht ein leichtes Einbringen des zu verbauenden Equipments | ||
| Wände/Dach | Isolierung entweder mit PUR-Hartschaum (FCKW-frei) oder Mineralwolle | ||
| Türen | Panikschloss mit Drücker/Drücker oder Bügel/Drücker | ||
| Fußboden | Doppelboden vorgefertigt im Rastermaß 600 x 600 mm / Siebdruckboden / Blechboden / Trapezblechboden | ||
| Korrosionsschutz | Die gesamte Stahlkonstruktion ist nach EN ISO 1461 feuerverzinkt. Die Feinbleche bei den Sandwichelementen sind bandverzinkt. Lackierung laut EN ISO 12944-5 | ||
| Brennbarkeitsklasse | nach EN 13501 bzw. DIN 4102 | ||
| Brandwiderstandsklasse | REI 30 bis REI 120 | ||
| Klimatisierung und Belüftung | An Umgebungsbedingungen und Anforderungen angepasst | ||
| Fundament / Verankerung | Aufstellung auf Punkt-, Streifen- oder Plattenfundament aus Beton, bzw. Stahlkonstruktion. Befestigung am Fundament durch Verschweißen oder Verschrauben. | ||

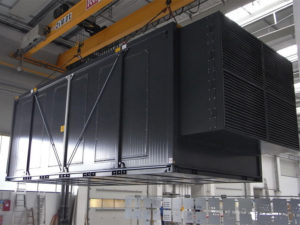

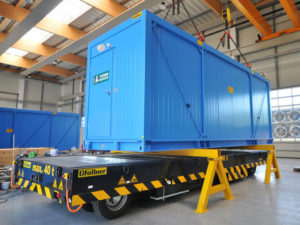

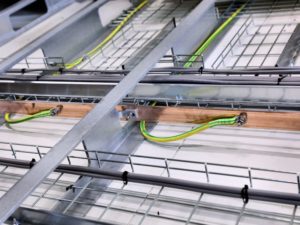

| Erdung / Potentialausgleich | an Containerecken sind 4 Anschlussmöglichkeiten für Erdungssysteme / Erdungssystem im Kabelboden (Kupferschiene 50 x 5 mm) zum Potentialausgleich des verbauten Equipments, detaillierte Ausführung kundenspezifisch | ||
Mögliche Optionen
- abnehmbare Stirnwand
- abnehmbare Seitenwand
- Überdruckanlage
- Schmutzschleuse
- Großraumaufstellungen
- Druckentlastungsöffnung
- Wartungsöffnung
- Brandmeldeanlage
- Brandlöschanlage
- Sicherheitsbeleuchtung
- Bühnen und Treppen
- Stahl- bzw. Unterkonstruktion
- Schockindikatoren
- abnehmbares Dach
- Blitzschutz

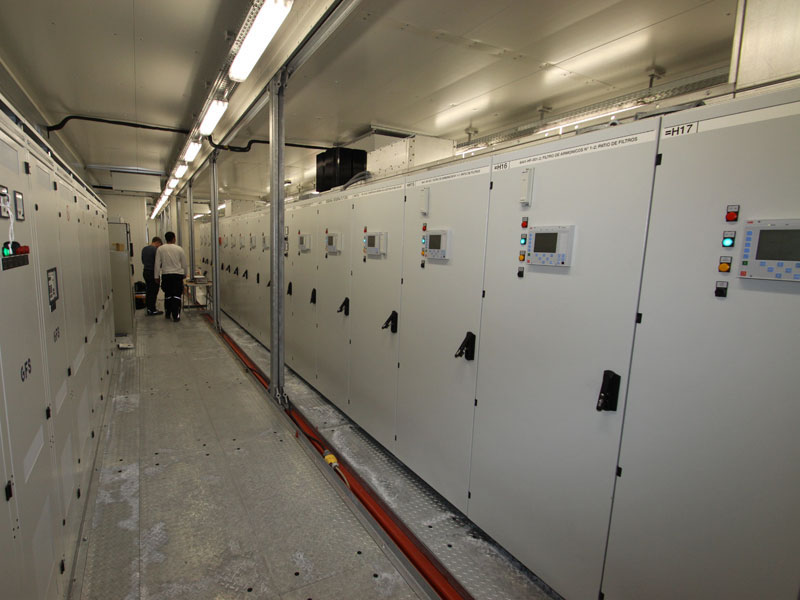

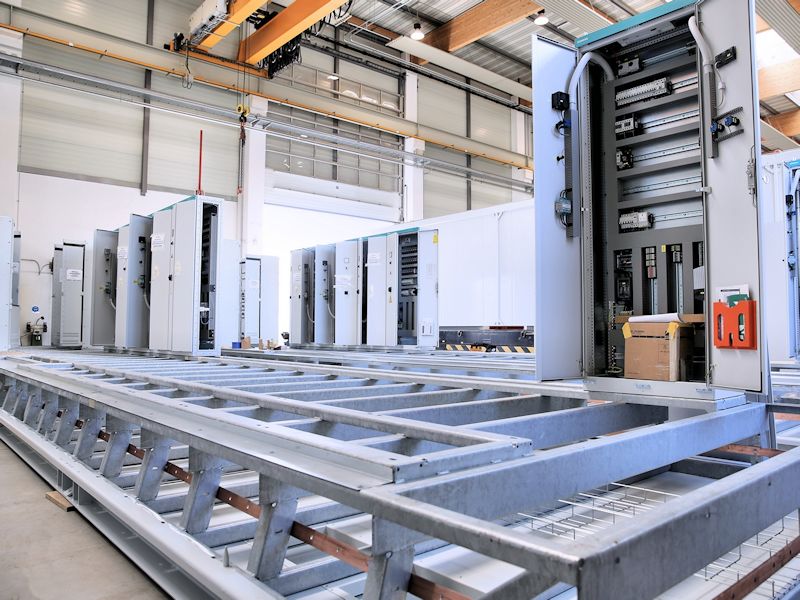

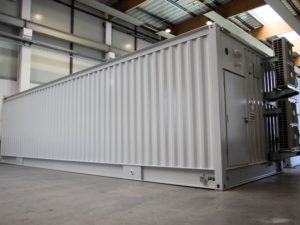

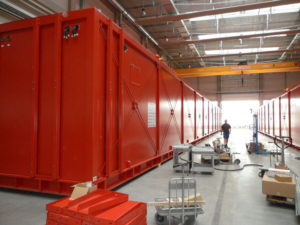

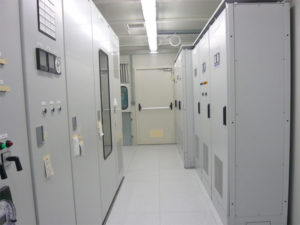

- Einbau von Schaltfeldern
- Einbau von Trafos

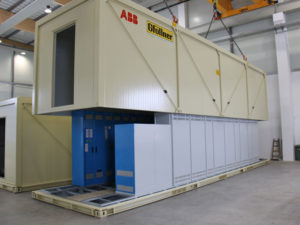

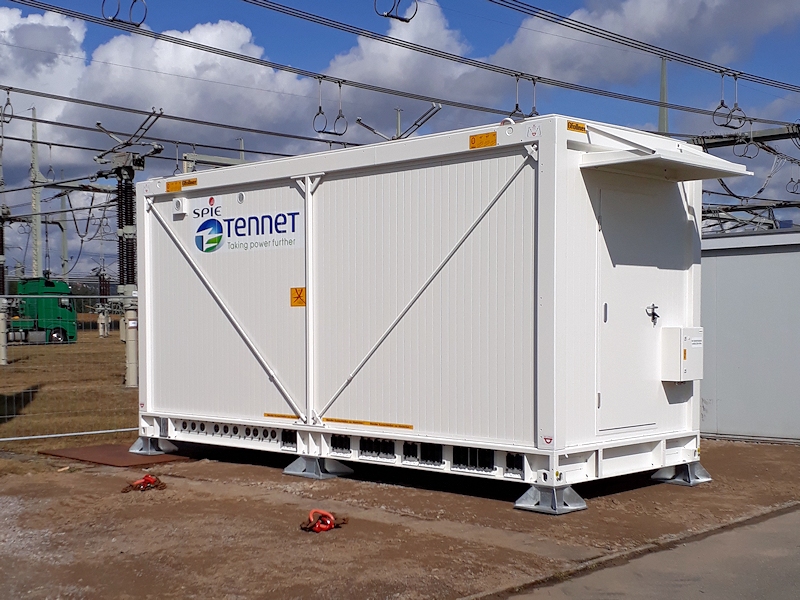

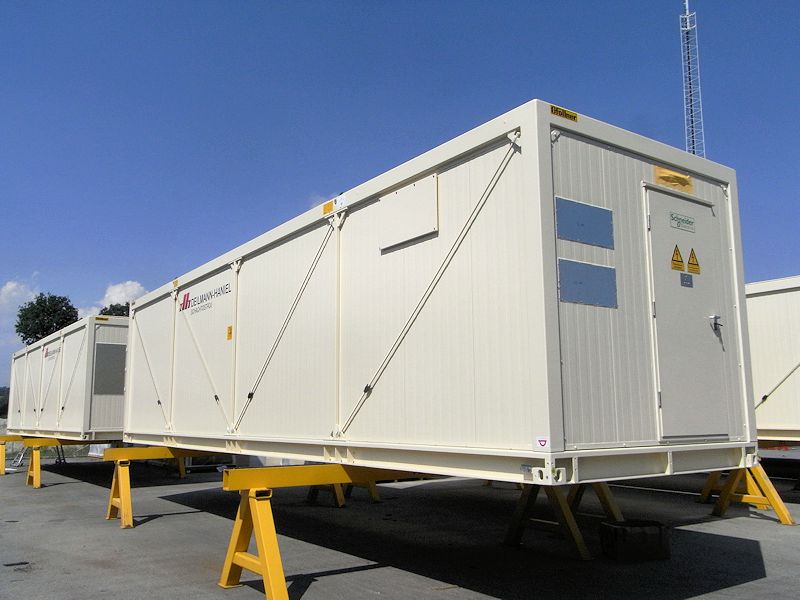

GEORG – Module
Die Containermodule sind so konzipiert, dass die Containerhaube jederzeit und überall vom Grundrahmen abschraubbar ist. Das zu verbauende Equipment kann somit ohne Probleme und sicher eingebracht werden.
Um die Kabelführung innerhalb eines Modules einfach und flexibel gestalten zu können, gibt es verschiedene Konzepte mit unterschiedlichen Höhen des Kabelbodens.
Die Anforderungen an den Bodenrahmen werden den Kundenwünschen angepasst.
| Technische Daten | |
|---|---|
| Länge (max.) | 25000 mm |
| Breite (max.) | 4000 mm |
| Höhe (max.) | 4200 mm |
| Nutzlast | bis 60 to |
| Verkehrslast | 500 kg/m² |
| Kabelboden (Höhe/Querträger) | bis 1000 mm |
| Haube | Containerhaube ist abnehmbar, dies ermöglicht leichtes Einbringen des zu verbauenden Equipments |
| Wände/Dach | Isolierung entweder mit PUR-Hartschaum (FCKW-frei) oder Mineralwolle |
| Türen | Panikschloss mit Drücker/Drücker oder Bügel/Drücker |
| Fussboden | Doppelboden vorgefertigt im Rastermß 600 x 600 mm / Siebdruckboden / Blechboden / Trapezblechboden |
| Korrosionsschutz | Die gesamte Stahlkonstruktion ist nach EN ISO 1461 feuerverzinkt. Die Feinbleche bei den Sandwichelementen sind bandverzinkt. Lackierung laut EN ISO 12944-5 |
| Brennbarkeitsklasse | nach EN 13501 bzw. DIN 4102 |
| Brandwiderstandsklasse | REI 30 bis REI 120 |
| Klimatisierung und Belüftung | An Umgebungsbedingungen und Anforderungen angepasst |
| Fundament / Verankerung | Aufstellung auf Punkt-, Streifen- oder Plattenfundament aus Beton, bzw. Stahlkonstruktion. Befestigung am Fundament durch Verschweißen oder Verschrauben. |
| Erdung / Potentialausgleich | an Containerecken sind 4 Anschlussmöglichkeiten für Erdungssysteme / Erdungssystem im Kabelboden (Kupferschiene 50 x 5 mm) zum Potentialausgleich des verbauten Equipments, detaillierte Ausführung kundenspezifisch |
Mögliche Optionen
- abnehmbare Stirnwand
- abnehmbare Seitenwand
- Überdruckanlage
- Schmutzschleuse
- Großraumaufstellungen
- Druckentlastungsöffnung
- Wartungsöffnung
- Brandmeldeanlage
- Brandlöschanlage
- Sicherheitsbeleuchtung
- Bühnen und Treppen
- Stahl- bzw. Unterkonstruktion
- Schockindikatoren
- abnehmbares Dach
- Blitzschutz
- Einbau von Schaltfeldern
- Einbau von Trafos

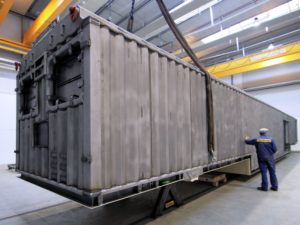

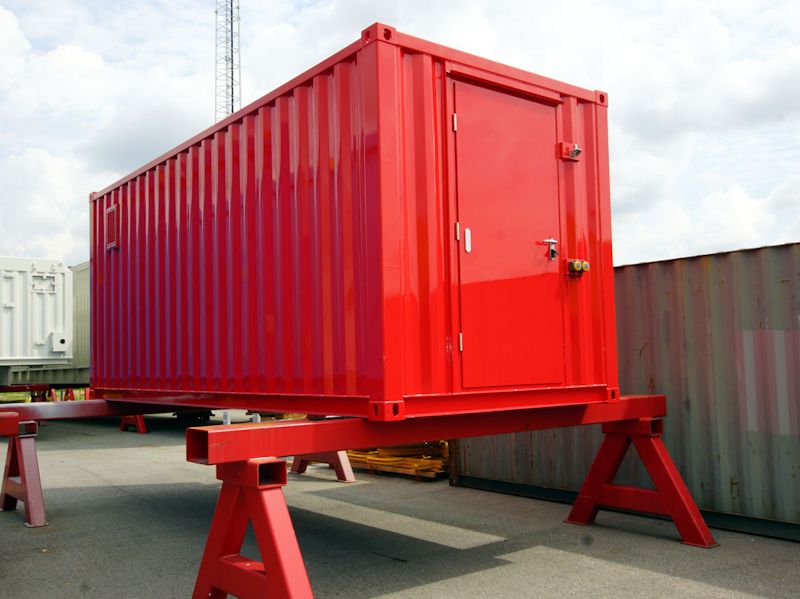

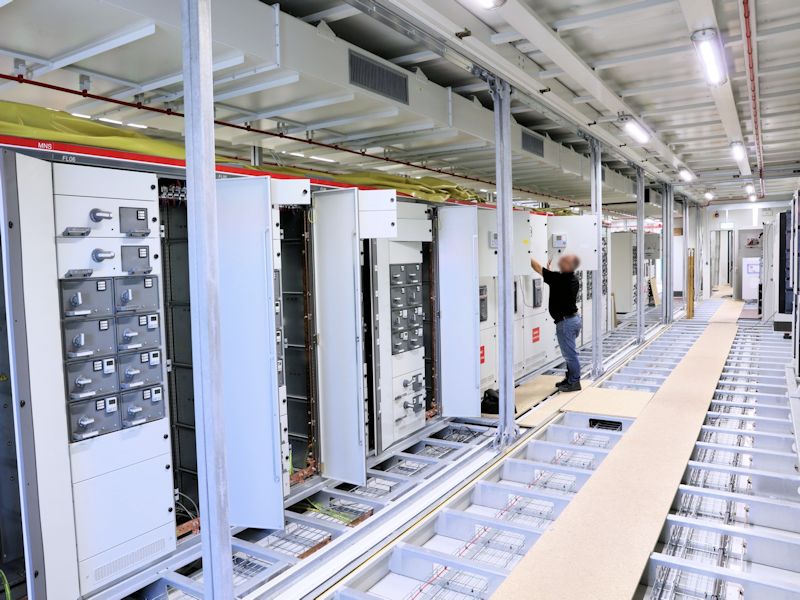

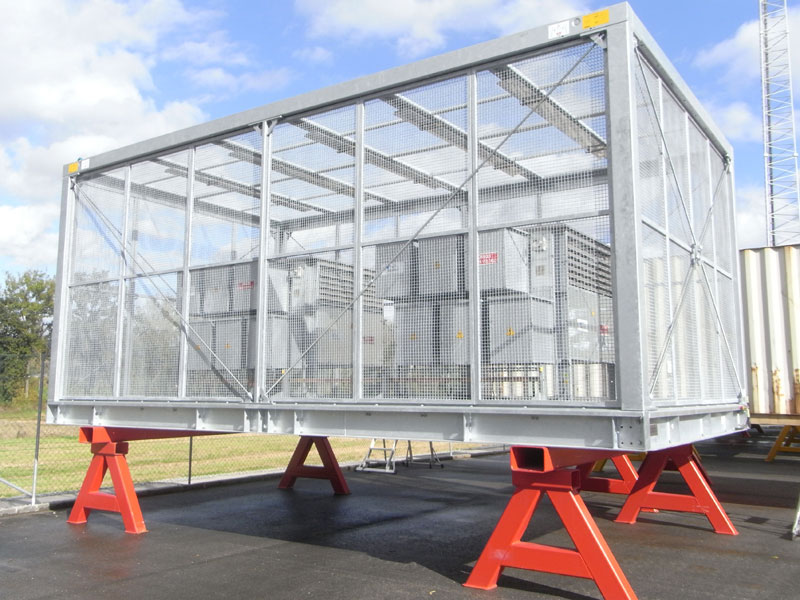

BB – Module (Blechbau)
Die Container sind für hohe Belastungen konzipiert, die Containerhaube ist fix verschweißt oder abschraubbar mit dem Bodenrahmen verbunden. Die Wände bestehen aus Trapezblech und können innen zusätzlich mit Paneelen isoliert werden.
Um die Kabelführung innerhalb eines Modules einfach und flexibel gestalten zu können, gibt es verschiedene Konzepte mit unterschiedlichen Höhen des Kabelbodens.
Die Anforderungen an den Bodenrahmen werden den Kundenwünschen angepasst.
| Technische Daten | |
|---|---|
| Länge (max.) | 25000 mm |
| Breite (max.) | 4500 mm |
| Höhe (max.) | 4200 mm |
| Nutzlast | bis 60 to |
| Verkehrslast | 500 kg/m² |
| Kabelboden (Höhe/Querträger) | bis 800 mm |
| Haube | Containerhaube ist fix verschweißt |
| Wände/Dach | Isolierung entweder mit PUR-Hartschaum (FCKW-frei) oder Mineralwolle |
| Türen | Panikschloss mit Drücker/Drücker oder Bügel/Drücker |
| Fussboden | Doppelboden vorgefertigt im Rastermaß 600 x 600 mm / Siebdruckboden / Blechboden / Trapezblechboden |
| Korrosionsschutz | Stahlkonstruktion sandgestrahlt nach EN ISO 8501-1 und Lackierung nach EN ISO 12944-5 Im Innenbereich sind die Sandwichelemente bandverzinkt. |
| Brennbarkeitsklasse | nach EN 13501 bzw. DIN 4102 |
| Brandwiderstandsklasse | REI 30 bis REI 120 |
| Klimatisierung und Belüftung | An Umgebungsbedingungen und Anforderungen angepasst |
| Fundament / Verankerung | Aufstellung auf Punkt-, Streifen- oder Plattenfundament aus Beton, bzw. Stahlkonstruktion. Befestigung am Fundament durch Verschweißen oder Verschrauben. |
| Erdung / Potentialausgleich | an den Containerecken sind 4 Anschlussmöglichkeiten für Erdungssysteme / Erdungssystem im Kabelboden (Kupferschiene 50 x 5 mm) zum Potentialausgleich des verbauten Equipments, detailierte Ausführung kundenspezifisch |
Mögliche Optionen
- abnehmbare Stirnwand
- abnehmbare Seitenwand
- Überdruckanlage
- Schmutzschleuse
- Großraumaufstellungen
- Druckentlastungsöffnung
- Wartungsöffnung
- Brandmeldeanlage
- Brandlöschanlage
- Sicherheitsbeleuchtung
- Bühnen und Treppen
- Stahl- bzw. Unterkonstruktion
- Schockindikatoren
- abnehmbares Dach
- Blitzschutz
- Einbau von Schaltfeldern
- Einbau von Trafos

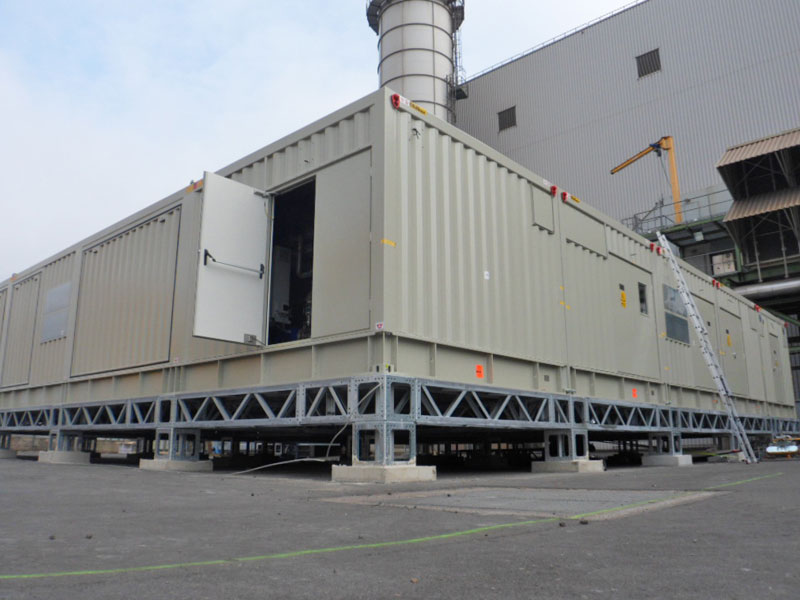

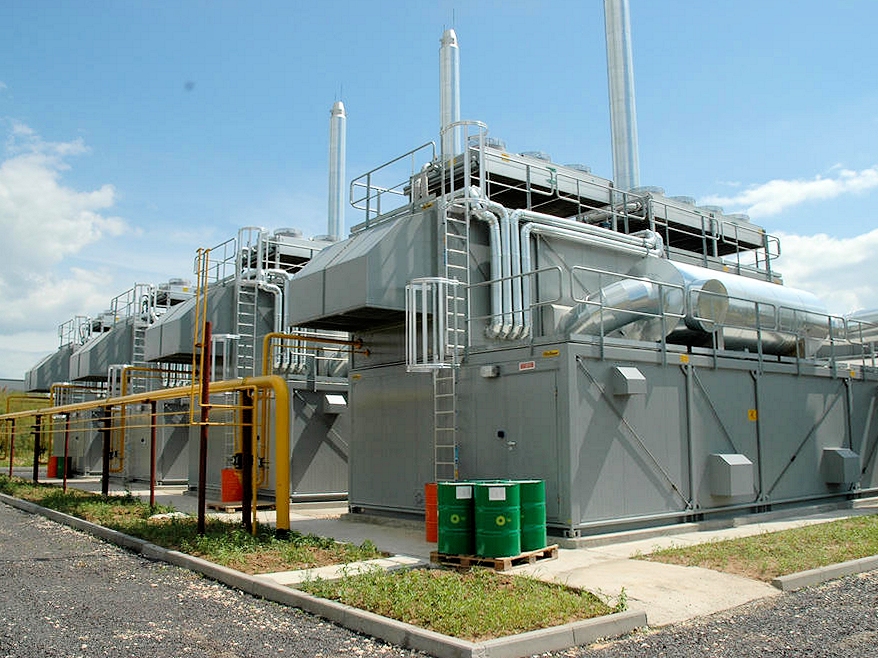

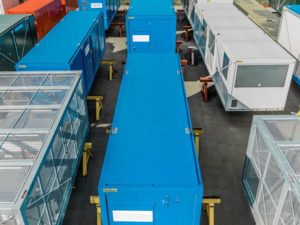

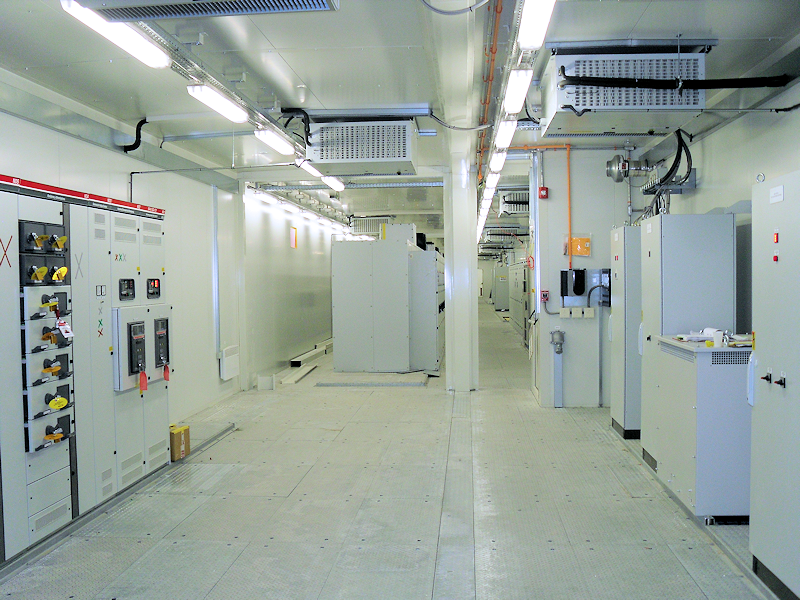

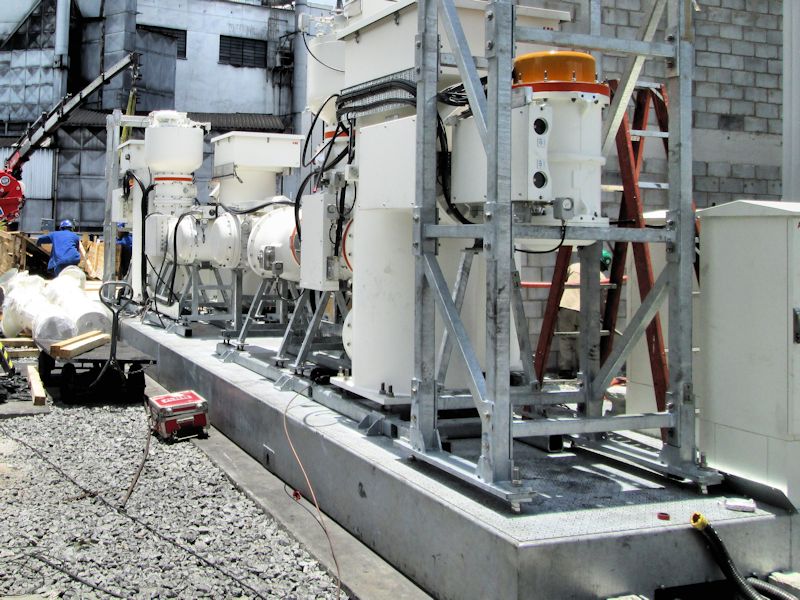

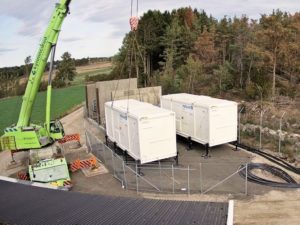

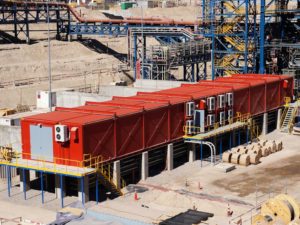

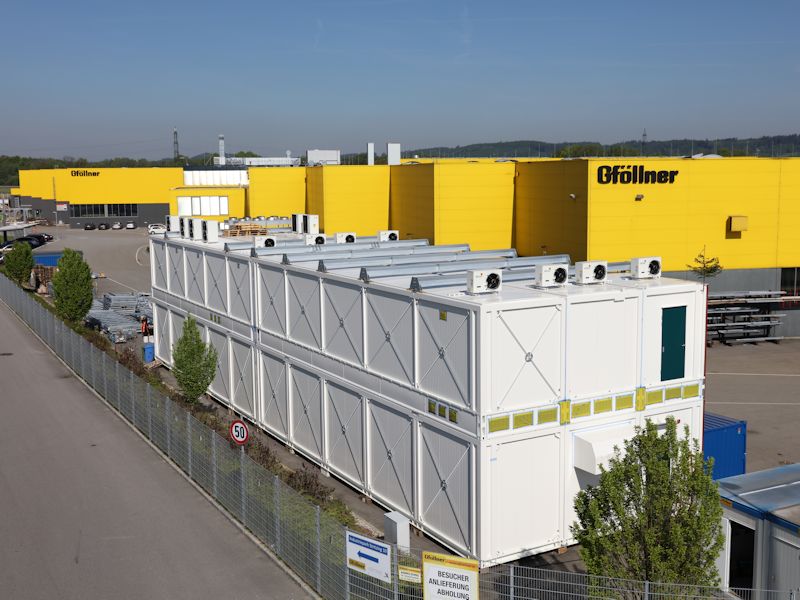

Großraumaufstellungen

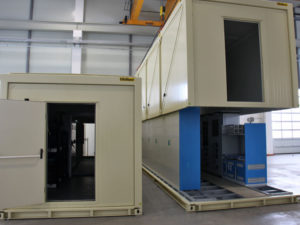

Die Container-Module können miteinander zu Blockeinheiten gekoppelt werden.

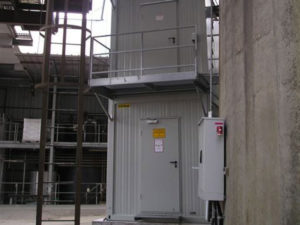

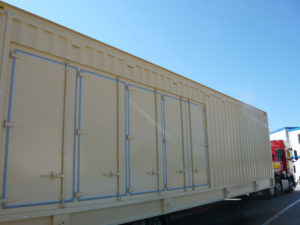

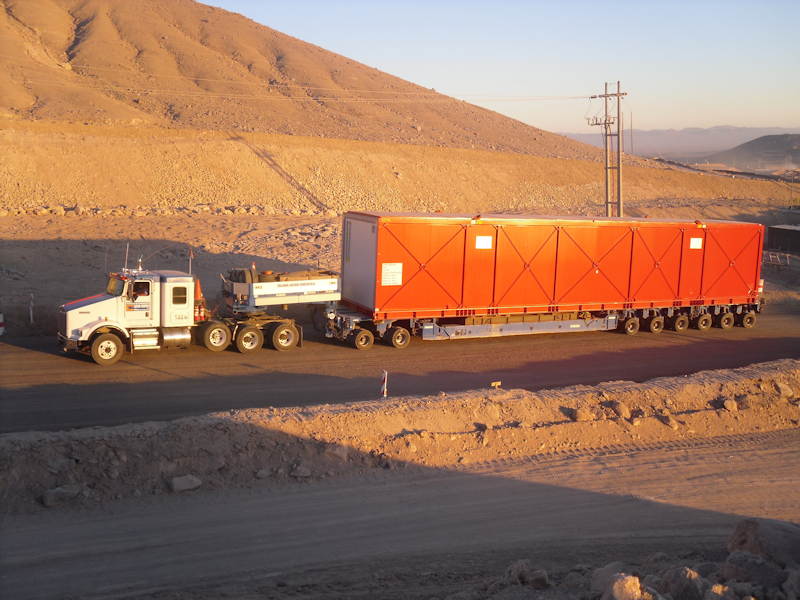

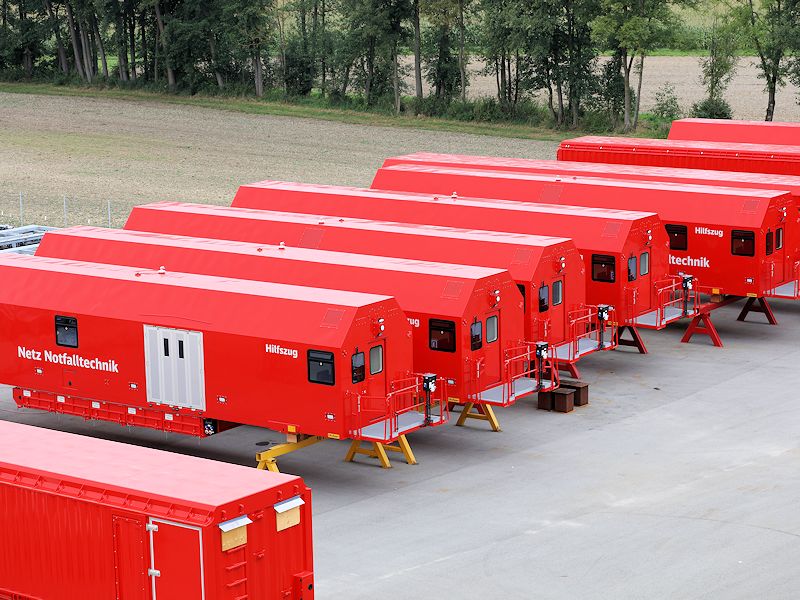

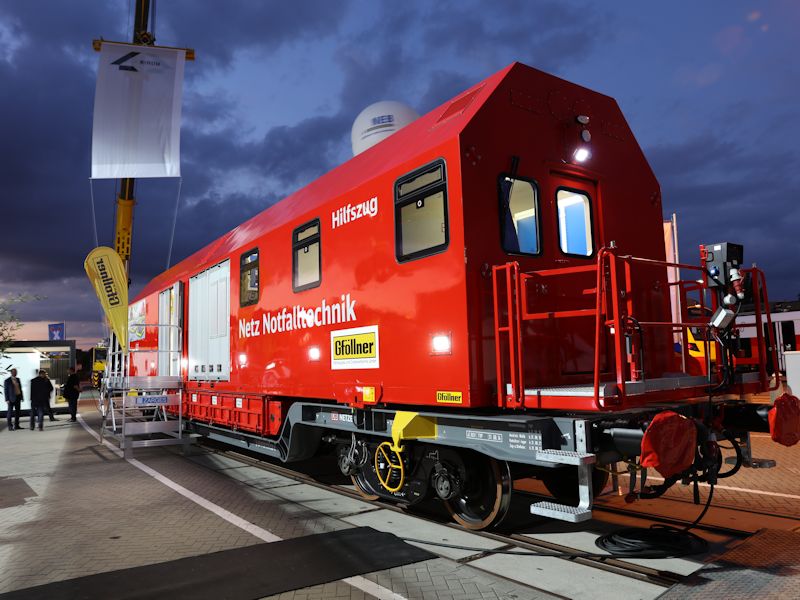

Besondere Konzepte für anspruchsvolle Projekte in Container-Bauweise!

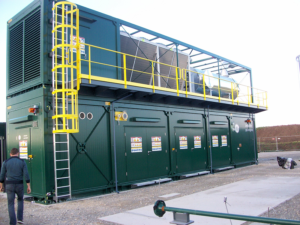

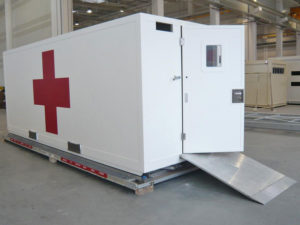

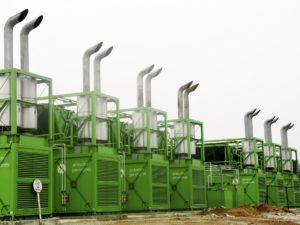

Die hohe Leistungsfähigkeit des Unternehmens dokumentiert sich in anspruchsvollen Containerbau-Projekten für unterschiedlichste Einsatzbereiche. Gerne unterstützen unsere Ingenieure Sie bei der Umsetzung Ihrer firmenspezifischen Anforderungen für mobile Raumlösungen.

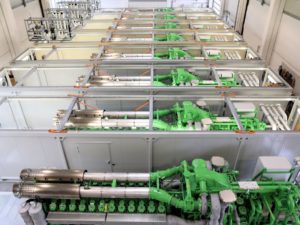

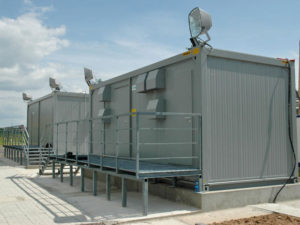

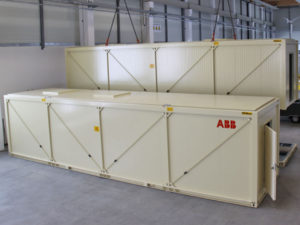

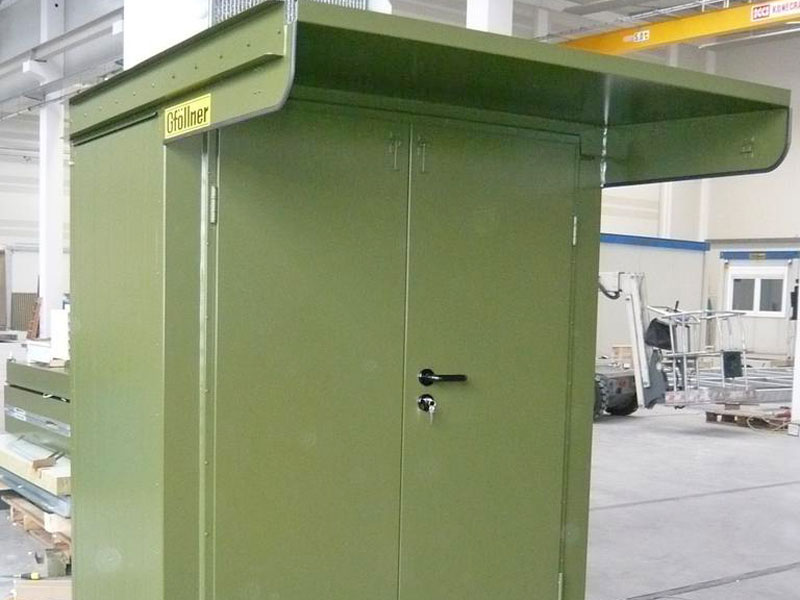

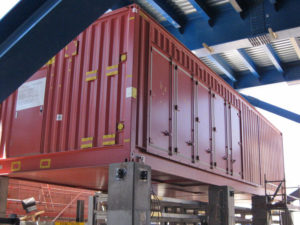

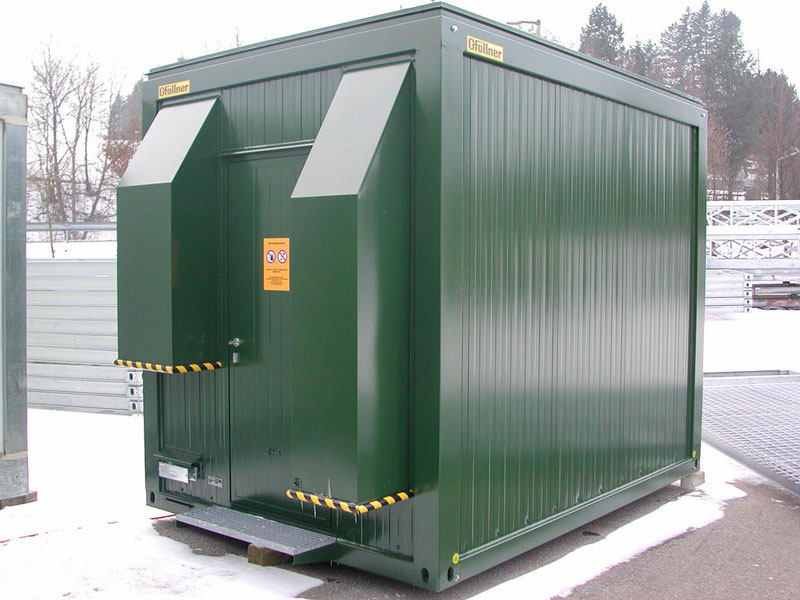

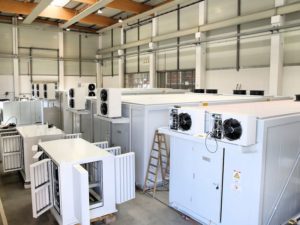

Sende- und Messstationen
Die Sende- und Messstationen wurden speziell für Anforderungen beim Aufbau von Datenfunknetzen und Luftgüteüberwachung entwickelt. Durch die individuellen Möglichkeiten der Positionierung aller Einzelteile lassen sie sich mühelos und kostengünstig für jeden Standort adaptieren.
Spezielles:
Für die Kabelführung ist optional eine umlaufende Kabeltrasse erhältlich.
Die Vorinstallation von Licht, Wartungssteckdosen, Türkontakt bis hin zum speziell angepassten Unterverteiler ist projektbezogen möglich, und wird von unseren Kunden oft und mit großer Zufriedenheit genützt.
Der Innenraum kann individuell gestaltet werden. Durch die hohe Tragfähigkeit des Bodens können auch schwere Racks oder Batteriegestelle für eine USV-Anlage eingebaut werden.

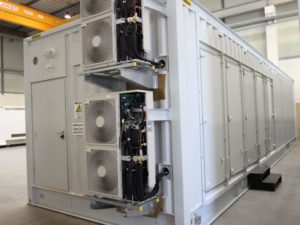

Belüftungs- oder Klimaanlagen können je nach Anforderung dimensioniert und eingebaut werden.
Eine sehr platzsparende Variante für die Mastmontage bietet die Möglichkeit, den Sendemast auf das Dach des Moduls zu stellen. Durch die optional erhältlichen Eckverstärkungen ist dies einfach realisierbar.
Die Sende- und Messstationen können auch als Technikraum konzipiert werden. Durchbrüche für Zu- und Abluft können individuell angebracht werden. Die Kabeldurchführung der Antennenkabel erfolgt üblicherweise über einen BST-Rahmen der Größe 6x1. Die Position kann je nach Mastposition individuell festgelegt werden.
| Technische Daten | |
|---|---|
| Außenabmessungen (L x B x H) | 2900 x 2340 x 2780 mm oder individuell angepasst |
| Innenabmessungen (L x B x H) | 2640 x 2070 x 2500 mm oder individuell angepasst |
| Eigengewicht | ca. 1,6 to |
| Verkehrslast | 500 kg/m² |
| Eisabwurfschutz | 2 mm Aluwanne |
| Regenwasserablauf | Einseitig definierbar |
| Wände/Dach | Isolierung entweder mit PUR-Hartschaum (FCKW-frei) oder Mineralwolle z.B. 100mm Steinwollpaneel U-Wert 0,46 W/m²K |
| Türen | z.B.: EI 90 2000 x 800 Vordach 410x1000 mm Fußabstreifer 300x1000 |
| Korrosionsschutz | Boden feuerverzinkt Rahmen bandverzinkt Lackierung mit 50 μm RAL-Farbton nach Wunsch |
| Brennbarkeitsklasse | nach EN 13501 bzw. DIN 4102 |
| Brandwiderstandsklasse | REI 30 bis REI 180 |
| Klimatisierung und Belüftung | Optional nach Anforderung |
| Fundament/Verankerung | Fundament nur an den Ecken nötig, Befestigung mit vier Lastankern M12. |
| Erdung / Potentialausgleich | An den vier Ecken Anschluss für Bodenerdung |
